LJ52-1T-K8 Resolver Herstellung China Fabrik

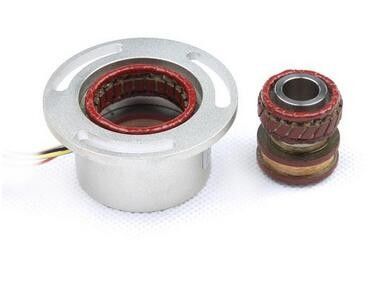

LJ52-1T-K8, Wickelrotor-Resolver, iEs wird hauptsächlich verwendet für Textilien Maschine.

Anwendung: Textilmaschine

Außendurchmesser: 52 mm, Innendurchmesser: 8 mm, Polpaare: 1, Eingangsspannung: 7 VAC, Eingangsimpedanz: (150 ± 10%) Ω, Ausgangsspannung: 3,5 V ± 10%

TYP: LJ52-1T-K8

1. Elektrische Parameter

Polpaare: 1

Eingangsspannung: 7 V (AC)

Eingangsimpedanz: (150 ± 10%) Ω

Eingangsfrequenz:10 kHz

Ausgangsspannung: 3,5 V ± 10%

Genauigkeit: ≤ ± 10'

Phasenverschiebung: ≤ ± 10°

Restspannung: 20 mV

2.Schaltplan

3. Auswahl

(1) Beispiel:LJ52-1T-K8

(A)Polpaare: 1
(B) Innendurchmesser: 8 mm
(C) Außendurchmesser: 52 mm
4. Abmessung
