LJ52.4-1L-K12.7 Resolver verwalten

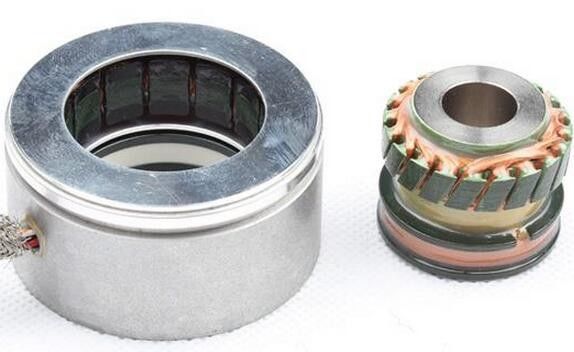

LJ52.4-1L-K12.7, Resolver mit gewickeltem Rotor

Anwendung: Textilmaschinen, Windkraftanlagen, Fahrzeuge mit neuer Energie, Elektroautos, Luft- und Raumfahrt

Außendurchmesser: 52,4 mm, Innendurchmesser: 12,7 mm, Polpaare: 1, Eingangsspannung: 7 VAC, Eingangsimpedanz: (150 ± 10%) Ω, Ausgangsspannung: 3,5 V ± 10%

TYP: LJ52.4-1E-K12.7

1. Elektrische Parameter

Polpaare: 1

Eingangsspannung: 7V (AC)

Eingangsimpedanz: (150 ± 10%) Ω

Eingangsfrequenz:10 kHz

Ausgangsspannung: 3,5 V ± 10%

Genauigkeit: ≤ ± 10'

Phasenverschiebung: ≤ ± 10°

Restspannung: 20 mV

2.Schaltplan

3. Auswahl

(1) Beispiel:LJ52.4-1L-K12.7

(A)Polpaare: 1
(B) Innendurchmesser: 12,7 mm
(C) Außendurchmesser: 52,4 mm
4. Abmessung
