LJ52.4-4c-K12.7

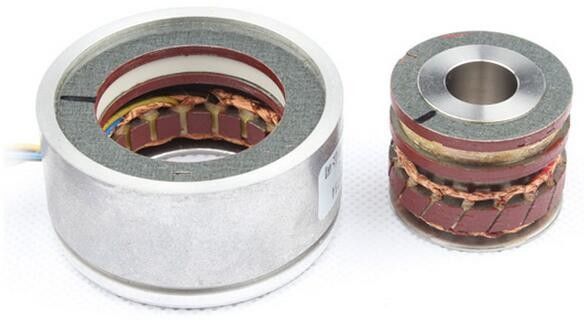

LJ52.4-4C-K12.7,Wund-Rotor-Rezolver

Anwendungsbereich:Texilmaschine,Windkraftmaschinen,Neue Energiefahrzeuge,Elektroauto,Luftfahrt

Außendurchmesser52.4 mm, Innen Durchmesser:12.7mm, Pole of Pairs:4 Eingangsspannung:7VAC Eingangsimpedanz: ((150±10%)Ω Ausgangsspannung:3.5V±10%

Typ:LJ52.4-1E-K12.7

1Elektrische Parameter

- Das ist ein paarmal.1

Eintrittsspannung:7V ((AC))

Eintrittsimpedanz: ((150±10%)Ω

Eingabefrequenz:10 kHz

Ausgangsspannung:3.5V±10%

Genauigkeit:≤ ± 5'

Phasenverschiebung: ≤ ± 10°

Restspannung: 20 mV

2.Kabeldiagramm

3.Auswahl

(1) Beispiel:LJ52.4-4C-K12.7

(A)Pol der Paare:4
(B) Innender Durchmesser:12.7 mm
(C) Außendurchmesser:52.4 mm
4.Dimension
