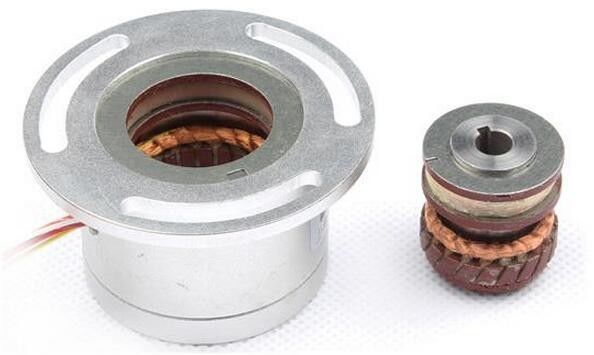

LJ56-1C-K8 Resolver verwaltenFabrik China

LJ56-1C-K8, Wundrotor-Lösung

Anwendungsbereich:Texilmaschine,Windkraftmaschinen,Neue Energiefahrzeuge,Elektroauto,Luftfahrt

Außendurchmesser:56 mm, Innendurchmesser:8 mm, Polarpaar:1 Eingangsspannung:7VAC Eingangsimpedanz:(150±10%)Ω Ausgangsspannung:3.5V±10%

Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.

1Elektrische Parameter

- Das ist ein paarmal.1

Eintrittsspannung:7V ((AC))

Eintrittsimpedanz: ((150±10%)Ω

Eingabefrequenz:10 kHz

Ausgangsspannung:3.5V±10%

Genauigkeit:≤ ± 10'

Phasenverschiebung: ≤ ± 10°

Restspannung: 20 mV

2.Kabeldiagramm

3.Auswahl

(1) Beispiel:LJ56-1C-K8

(A)Pol der Paare:1
(B) Innendurchmesser: 8 mm
(C) Außendurchmesser: 56 mm
4.Dimension
