LJ55-1E-K16 Resolver Hersteller China Fabrik

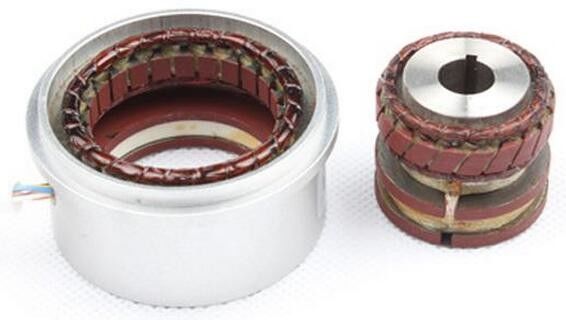

LJ55-1E-K16, Wunde-Rotor-Lösung

Anwendungsbereich:Texilmaschine,Windkraftmaschinen,Neue Energiefahrzeuge,Elektroauto,Luftfahrt

Außendurchmesser:55 mm, Inndurchmesser:16 mm, Pol der Paare:1 Eingangsspannung:7VAC Eingangsimpedanz:(150±10%)Ω Ausgangsspannung:3.5V±10%

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.

1Elektrische Parameter

- Das ist ein paarmal.1

Eintrittsspannung:7V ((AC))

Eintrittsimpedanz: ((150±10%)Ω

Eingabefrequenz:10 kHz

Ausgangsspannung:3.5V±10%

Genauigkeit:≤ ± 10'

Phasenverschiebung: ≤ ± 10°

Restspannung: 20 mV

2.Kabeldiagramm

3.Auswahl

(1) Beispiel:LJ52.4-1C-K20

(A)Pol der Paare:1
(B) Innendurchmesser: 20 mm
(C) Außendurchmesser:52.4 mm
4.Dimension
