| Markenname: | LJ |
| Modellnummer: | LJ140-1-K92.7 |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Zahlungsbedingungen: | T/T, Western Union, PayPal |

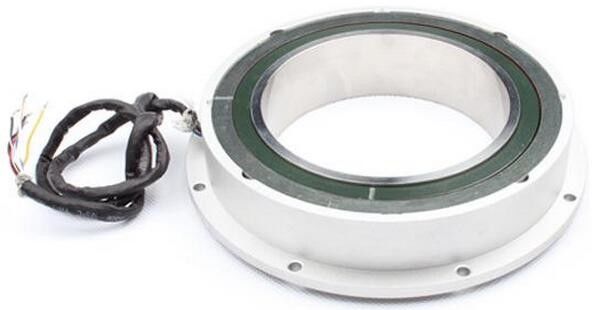

LJ140-1-K92.7,Wickelrotor-Resolver
Anwendung: Textilmaschinen, Windkraftanlagen, Fahrzeuge mit neuer Energie, Elektroautos, Luft- und Raumfahrt
Außendurchmesser: 140 mm, Innendurchmesser: 92,7 mm, Polpaare: 1, Eingangsspannung: 7 VAC, Eingangsimpedanz: (150 ± 10%) Ω, Ausgangsspannung: 3,5 V ± 10%
TYP: LJ140-1-K92.7
1. Elektrische Parameter
Polpaare: 32
Eingangsspannung: 4 V (AC)
Eingangsimpedanz: (150 ± 10%) Ω
Eingangsfrequenz:10 kHz
Ausgangsspannung: 2 V ± 10%
Genauigkeit: ≤ ± 20'
Phasenverschiebung: ≤ ± 10°
Restspannung: 20 mV
2.Schaltplan
3. Auswahl
(1) Beispiel: LJ80-32-K36
(A)Polpaare: 32
(B) Innendurchmesser: 36 mm
(C) Außendurchmesser: 80 mm
4. Abmessung
