LJ310-1-K180 Resolver verwaltenfabrik in China

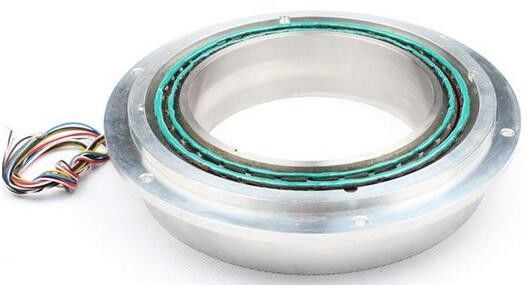

LJ310-1-K180, Wickelrotor-Resolver

Anwendung: Textilmaschinen, Windkraftanlagen, Fahrzeuge mit neuer Energie, Elektroautos, Luft- und Raumfahrt

Außendurchmesser: 310 mm, Innendurchmesser: 180 mm, Polpaare: 1, Eingangsspannung: 7 VAC, Eingangsimpedanz: (150 ± 10%) Ω, Ausgangsspannung: 3,5 V ± 10%

TYP: LJ310-1-K180

1. Elektrische Parameter

Polpaare: 32

Eingangsspannung: 4 V (AC)

Eingangsimpedanz: (150 ± 10%) Ω

Eingangsfrequenz:10 kHz

Ausgangsspannung: 2 V ± 10%

Genauigkeit: ≤ ± 20'

Phasenverschiebung: ≤ ± 10°

Restspannung: 20 mV

2.Schaltplan

3. Auswahl

(1) Beispiel: LJ310-1-K180

(A)Polpaare:1
(B) Innendurchmesser: 180 mm
(C) Außendurchmesser: 310 mm
4. Abmessung
